Ubiquiti Edge Switch เป็น Layer 2/3 Manage Switch ที่รองรับการจ่ายไฟ ( POE ) ออกไปเลี้ยงอุปกรณ์อื่นๆ ได้อีกด้วย
ขอต้อนรับทุกท่านเข้าสู่โลกแห่ง Ubiquiti Network และ EdgeMax สำหรับรีวิวนี้ จะพาท่านไปรู้จักกับ Edge Switch ที่เปี่ยมไปด้วยประสิทธิภาพ นั่นก็คือรุ่น ES‑8‑150W สำหรับ Switch กลุ่มนี้ ทาง Ubiquiti Network จะเรียกรวมๆ กันว่ากลุ่ม EdgeMax นั่นเอง
Gigabit Connectivity
EdgeSwitch ป็นอุปกรณ์ที่มีขนาดกะทัดรัด สามารถตั้งค่าใช้งานได้หลากหลาย พอร์ตการเชื่อมต่อเป็นชนิด Gigabit Ethernet จำนวน 8 Port สามารถจ่ายไฟได้รองรับโหมด PoE + และมี Port SFP จำนวน 2 Port ที่เอาไว้เชื่อมต่อกับ Fiber Optic
Convenient PoE+ Support
Gigabit Ethernet ที่สามารถทำงานในโหมด POE ได้ รองรับมาตรฐาน IEEE 802.3af /PoE / PoE + หรือ 24V passive PoE โดย Switch ตัวนี้มีฟังชั่นที่สามารถตรวจจับชนิดของ POE ได้เอง มีกำลังไฟรวมสูงสุด 150W
Optical Fiber Backhaul
EdgeSwitch สามารถเชื่อมต่อกับ Fiber Optic ได้ง่ายๆ ผ่าน SFP Port สำหรับรองรับการขยายตัวของเครือข่ายโดยให้อัปลิงค์สูงสุด 1 Gbps
Powerful Performance
EdgeSwitch มอบประสิทธิภาพการ Switching ที่สามารถรองรับ Throughput โดยไม่มีการ Block ใดๆ ที่ 10 Gbps
Switching Capacity
EdgeSwitch นำเสนอความสามารถในการส่งต่อทราฟฟิกบนพอร์ตทั้งหมดพร้อมกัน โดยไม่สูญเสียแพ็กเก็ต

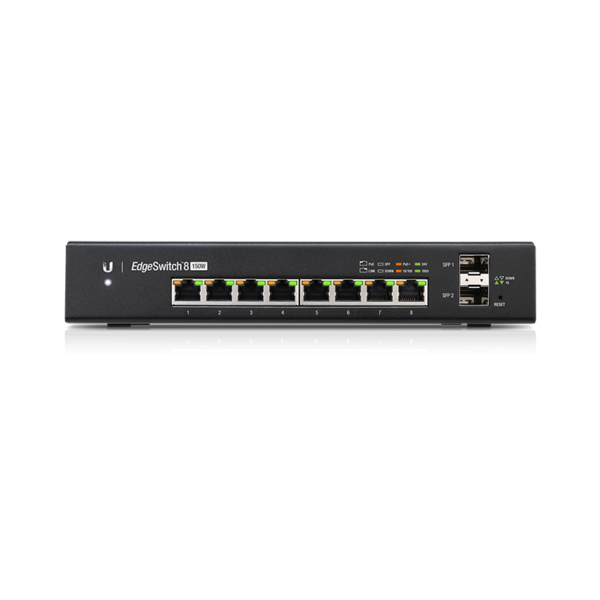

Model: ES-8-150W กับคุณสมบัติย่อ
- (8) Gigabit RJ45 Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 10 Gbps
- Switching Capacity: 20 Gbps
- Forwarding Rate: 14.88 Mpps
- Maximum Power Consumption: 150W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Wallmountable with Mount Brackets (Included)
- Desktop-Mountable (Do not physically stack the ES-8-150W.)
- DC Input Option (Redundant or Stand-Alone)
แล้ว EdgeMax มันต่างกับ UniFi ยังไงละ ?? หลายคนอาจจะมีคำถาม ( หรือเปล่า )
1. อุปกรณ์ Unifi ทุกรุ่นจะต้องควบคุมด้วย UniFi SDN Controller ( สามารถกดเข้าไปดู Demo Unifi SDN Controller ได้ที่ Link นี้กันได้เลย เลือกรุ่นที่ต้องการแล้วเข้าไปดูหน้าตา Gui กันเอานะ )
User = ubnt Password = ubnt
2. EdgeMax Switch โดยภาพรวมแล้ว เราจะควบคุมมันด้วย UNMS แต่เราก็สามารถตั้งค่าการใช้งานแบบ Stand Alone ได้ด้วยเช่นเดียวกัน
ซึ่งการเข้าไปตั้งค่าแบบ Stand Alone เนี๊ยะ พวก Unifi จะไม่สามารถทำได้นะ เพราะจะต้องตั้งค่าผ่าน Unifi SDN Controller ได้เพียงอย่างเดียวเท่านั้น
3. EdgeMax Switch จะมีความยืดหยุ่นในการตั้งค่าในโหมด Advance ได้ไม่แพ้หรือเหนือกว่า Unifi ( แต่ต้องทำงานผ่าน Command Line )
>>> รวมวิธี Setup Edge Switch ทั้งหมด <<<
( สำหรับ Policy และ Function ที่ Advance ขึ้น จะต้องอาศัยใช้เป็น Command Line เข้าช่วยกันนะเจ้าคะ )
4. สิ่งที่เหมือนกันของทั้งสองตระกูลคือ ถ้าจะเล่นฟังชั่น Advance บน Command Line ขอแค่เพียงมีพื้นฐานหรือพอเข้าใจใน Linux ก็จะไปต่อได้อีกไกลเลย
แต่ทั้งสองตระกูลนี้ ก็มีข้อจำกัดที่เหมือนกันนั่นก็คือ ไม่สามารถข้ามสายพันฺธ์เข้าไปใช้งานระบบ Centralized Management ของกันและกันได้นะ .....แต่ทังนี้ทั้งนั้นมันก็สามารถทำงานเชื่อมต่อกันได้โดยไม่มีปัญหาอะไร
รูปตัวอย่างการนำไปต่อใช้งาน
คุณสมบัติเด่นของ EdgeOS ( ระบบปฎิบัติการ )
- VLAN interfaces for networksegmentation
- Static routes and support of routingprotocols: OSPF, RIP, and BGP
- Firewall policies and NAT rules
- DHCP services
- Quality of Service (QoS)
- Network administration andmonitoring tools
- Administrator and operatoraccounts
- Comprehensive IPv6 supportConfiguration by CLIFor power users, configuration andmonitoring of all advanced features
- Direct access to standard Linux tools andshell commands
- CLI access through the following:
- Serial console port
- SSH
- Telnet
- Graphical user interface
Centralized Control ควบคุมจัดการง่ายๆ จากจุดศูนย์กลาง
ควบคุมบริหารจัดการอุปกรณ์ต่างๆ ได้ง่ายๆ ด้วย UNMS หรือ Ubiquiti Network Management System
มี Mobile App ให้ใช้งานด้วยนะ
เปรียบเทียบ Edge Router รุ่นต่างๆ
Model: ES-8-150W
- (8) Gigabit RJ45 Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 10 Gbps
- Switching Capacity: 20 Gbps
- Forwarding Rate: 14.88 Mpps
- Maximum Power Consumption: 150W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Wallmountable with Mount Brackets (Included)
- Desktop-Mountable (Do not physically stack the ES-8-150W.)
- DC Input Option (Redundant or Stand-Alone)
Model: ES-16-150W
- (16) Gigabit RJ45 Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 18 Gbps
- Switching Capacity: 36 Gbps
- Forwarding Rate: 26.78 Mpps
- Maximum Power Consumption: 150W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable with Rack-Mount Brackets (Included)
Model: ES-24-250W
- (24) Gigabit RJ45 Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 26 Gbps
- Switching Capacity: 52 Gbps
- Forwarding Rate: 38.69 Mpps
- Maximum Power Consumption: 250W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable
Model: ES-24-500W
- (24) Gigabit RJ45 Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 26 Gbps
- Switching Capacity: 52 Gbps
- Forwarding Rate: 38.69 Mpps
- Maximum Power Consumption: 500W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable
Model: ES-48-500W
- (48) Gigabit RJ45 Ports
- (2) SFP+ Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 70 Gbps
- Switching Capacity: 140 Gbps
- Forwarding Rate: 104.16 Mpps
- Maximum Power Consumption: 500W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable
Model: ES-48-750W
- (48) Gigabit RJ45 Ports
- (2) SFP+ Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 70 Gbps
- Switching Capacity: 140 Gbps
- Forwarding Rate: 104.16 Mpps
- Maximum Power Consumption: 750W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable
| ตารางคุณสมบัติจำเพาะ ES-8-150W | |||
| Dimensions | 204 x 43 x 235 mm (8.03 x 1.69 x 9.25") | ||
| Weight | Without Mount Brackets | With Mount Brackets | |
| 1.72 kg (3.79 lb) | 1.8 kg (3.96 lb) | ||
| Total Non-Blocking Throughput | 10 Gbps | ||
| Switching Capacity | 20 Gbps | ||
| Forwarding Rate | 14.88 Mpps | ||
| Max. Power Consumption | Includes PoE Output | Excludes PoE Output | |
| 150W | 20W | ||

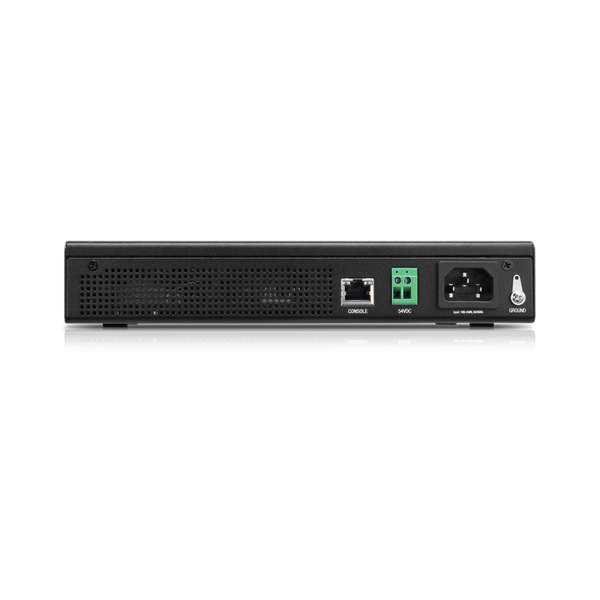

| Power Method | AC | DC | |
| 100-240VAC/50-60 Hz, AC/DC Integrated PSU, Universal Input | 42 to 56VDC External,(Self-Correcting Polarity Protection)Terminal Block Input | ||
| Power Supply | AC/DC, Internal, 150W DC | ||
| LEDs Per Port | RJ45 Data Ports | SFP Data Ports | |
| PoE, Speed/Link/Activity | Speed/Link/Activity | ||
| Networking Interfaces | (8) 10/100/1000 Mbps RJ45 Ethernet Ports (2) 1 Gbps SFP Ethernet Ports | ||
| Management Interface | (1) RJ45 Serial Port, Ethernet In/Out Band | ||
| Certifications | CE, FCC, IC | ||
| Wallmount | YES | ||
| ESD/EMP Protection | Air: ±24 kV, Contact: ±24 kV | ||
| Operating Temperature | Internal AC/DC @ 150W | Internal AC/DC @ 100W | External DC |
| -25 to 45° C (-13 to 113° F) | -25 to 55° C (-13 to 131° F) | -25 to 60° C (-13 to 140° F) | |
| Operating Humidity | 5 to 95% Noncondensing | ||
| Shock and Vibration | ETSI300-019-1.4 Standard | ||
| PoE Per Port | |||
| PoE Interfaces | POE+ IEEE 802.3af/at (Pins 1, 2+; 3, 6-) 24VDC Passive PoE (Pins 4, 5+; 7, 8-) | ||
| Max. PoE+ Wattage per Port by PSE | 34.2W | ||
| Voltage Range 802.3at Mode | 50–57V | ||
| Max. Passive PoE Wattage per Port | 17W | ||
| 24V Passive PoE Voltage Range | 20-27V | ||
แนะแนวทาง
- Download Quick Start Guide มาศึกษาก่อน วิธีการเริ่มต้น Setup จะอยู่ในตอนท้ายๆ
- เข้าไปดูตัวอย่างคำสั่งและวิธีการตั้งค่าได้จากที่นี่
Compare Model
| Edge OS Feature | |
| Interface/Encapsulation | Ethernet 802.1q VLAN PPPoE GRE IP in IP Bridging Bonding (802.3ad) |
| Addressing | Static IPv4/IPv6 Addressing DHCP/DHCPv6 |
| Routing | Static Routes OSPF/OSPFv3 RIP/RIPng BGP (with IPv6 Support) IGMP Proxy |
| Security | ACL-Based Firewall Zone-Based Firewall NAT |
| VPN | IPSec Site-to-Site and Remote Access OpenVPN Site-to-Site and Remote Access PPTP Remote Access L2TP Remote Access PPTP Client |
| Services | DHCP/DHCPv6 Server DHCP/DHCPv6 Relay Dynamic DNS DNS Forwarding VRRP RADIUS Client Web Caching PPPoE Server |
| QoS | FIFO Stochastic Fairness Queueing Random Early Detection Token Bucket Filter Deficit Round Robin Hierarchical Token Bucket Ingress Policing |
| Management | Web UI CLI (SSH, Telnet) SNMP NetFlow LLDP NTP UBNT Discovery Protocol Logging |
