Ubiquiti Edge Switch เป็น Layer 2/3 Manage Switch ที่รองรับการจ่ายไฟ ( POE ) ออกไปเลี้ยงอุปกรณ์อื่นๆ ได้อีกด้วย
ขอต้อนรับทุกท่านเข้าสู่โลกแห่ง Ubiquiti Network และ EdgeMax สำหรับรีวิวนี้ จะพาท่านไปรู้จักกับ Edge Switch ที่เปี่ยมไปด้วยประสิทธิภาพ นั่นก็คือรุ่น ES‑48‑750W สำหรับ Switch กลุ่มนี้ ทาง Ubiquiti Network จะเรียกรวมๆ กันว่ากลุ่ม EdgeMax นั่นเอง

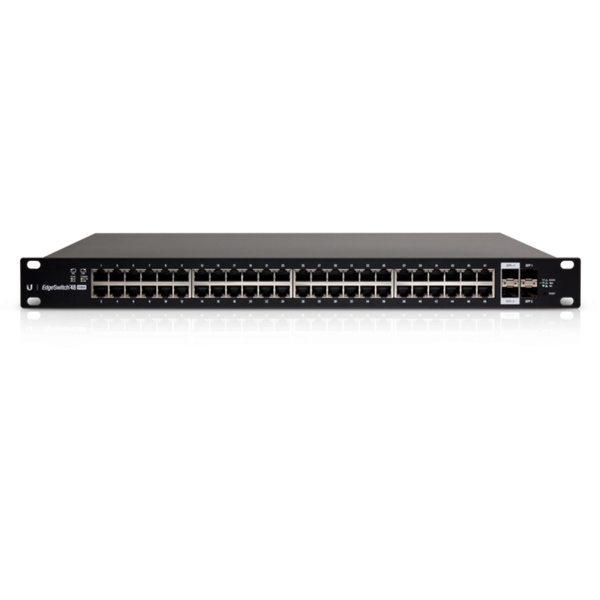

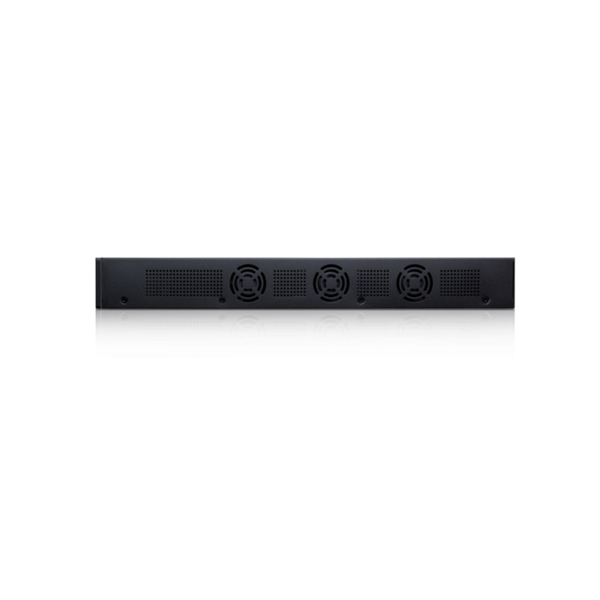

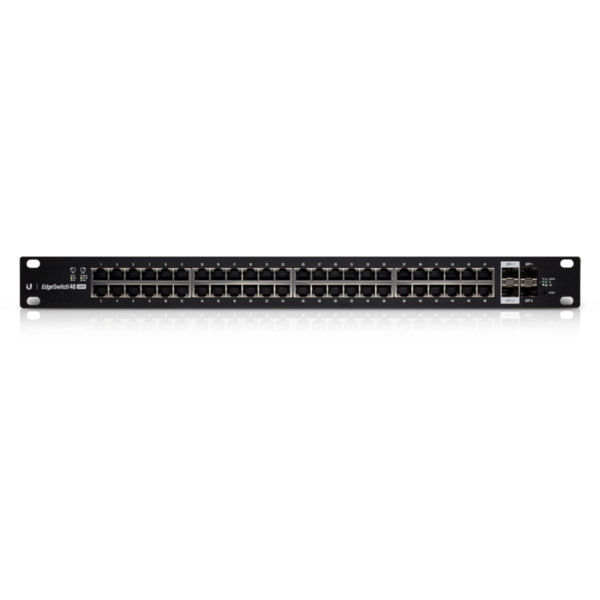

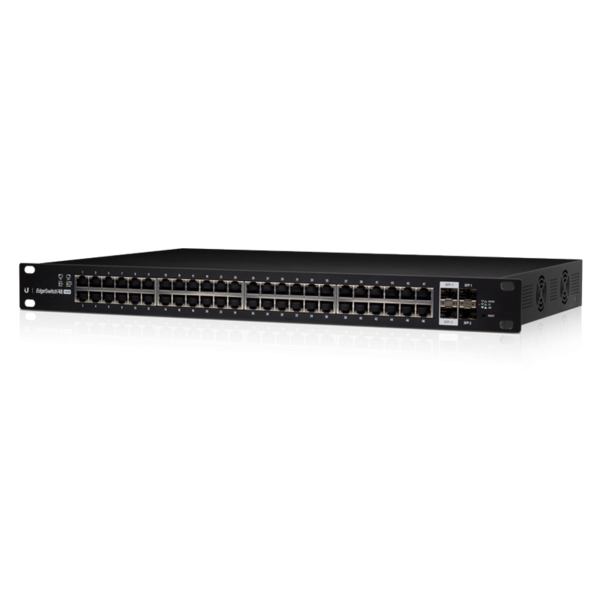

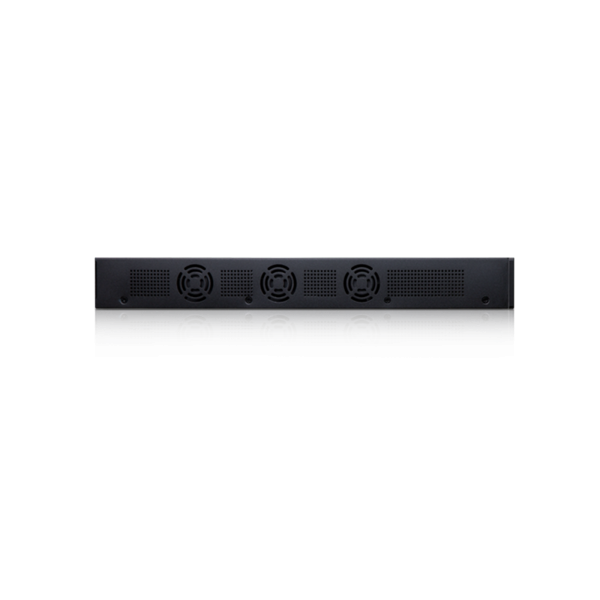

Model: ES-48-750W กับคุณสมบัติย่อ
- (48) Gigabit RJ45 Ports
- (2) SFP+ Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 70 Gbps
- Switching Capacity: 140 Gbps
- Forwarding Rate: 104.16 Mpps
- Maximum Power Consumption: 750W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable
Powerful Enterprise Switch Models
EdgeSwitch ขอมอบประสบการณ์ ในการส่งต่อทราฟฟิกพร้อมกันทั้งหมดบนพอร์ต โดยไม่มีการสูญเสียแพ็กเก็ต และให้ทรูพุตโดยรวมถ้าหากไม่มีการบล็อกใดๆสูงสุดถึง 26 Gbps สำหรับรุ่น 24 พอร์ต และ 70 Gbps สำหรับรุ่น 48 พอร์ต
Enterprise-Class Features
Edge Switch มาพร้อมกับ Function Switch ใน Layer 2 และ Layer 3
Optical Fiber Backhaul
EdgeSwitch สามารถเชื่อมต่อกับ Fiber Optic ได้ง่ายๆ ผ่าน SFP Port สำหรับรองรับการขยายตัวของเครือข่ายโดยให้อัปลิงค์สูงสุด 1 Gbps และ 10 Gbps สำหรับรุ่น 48 Port
Convenient PoE+ Support
EdgeSwitch มีจุดเด่นตรงที่สามารถตรวจจับชนิดของ POE ได้โดยอัตโนมัติ โดยรองรับมาตรฐาน IEEE 802.3af/at 24V passive PoE
แล้ว EdgeMax มันต่างกับ UniFi ยังไงละ ?? หลายคนอาจจะมีคำถาม ( หรือเปล่า )
1. อุปกรณ์ Unifi ทุกรุ่นจะต้องควบคุมด้วย UniFi SDN Controller ( สามารถกดเข้าไปดู Demo Unifi SDN Controller ได้ที่ Link นี้กันได้เลย เลือกรุ่นที่ต้องการแล้วเข้าไปดูหน้าตา Gui กันเอานะ )
User = ubnt Password = ubnt
2. EdgeMax Switch โดยภาพรวมแล้ว เราจะควบคุมมันด้วย UNMS แต่เราก็สามารถตั้งค่าการใช้งานแบบ Stand Alone ได้ด้วยเช่นเดียวกัน
ซึ่งการเข้าไปตั้งค่าแบบ Stand Alone เนี๊ยะ พวก Unifi จะไม่สามารถทำได้นะ เพราะจะต้องตั้งค่าผ่าน Unifi SDN Controller ได้เพียงอย่างเดียวเท่านั้น
3. EdgeMax Switch จะมีความยืดหยุ่นในการตั้งค่าในโหมด Advance ได้ไม่แพ้หรือเหนือกว่า Unifi ( แต่ต้องทำงานผ่าน Command Line )
>>> รวมวิธี Setup Edge Switch ทั้งหมด <<<
( สำหรับ Policy และ Function ที่ Advance ขึ้น จะต้องอาศัยใช้เป็น Command Line เข้าช่วยกันนะเจ้าคะ )
4. สิ่งที่เหมือนกันของทั้งสองตระกูลคือ ถ้าจะเล่นฟังชั่น Advance บน Command Line ขอแค่เพียงมีพื้นฐานหรือพอเข้าใจใน Linux ก็จะไปต่อได้อีกไกลเลย
แต่ทั้งสองตระกูลนี้ ก็มีข้อจำกัดที่เหมือนกันนั่นก็คือ ไม่สามารถข้ามสายพันฺธ์เข้าไปใช้งานระบบ Centralized Management ของกันและกันได้นะ .....แต่ทังนี้ทั้งนั้นมันก็สามารถทำงานเชื่อมต่อกันได้โดยไม่มีปัญหาอะไร
รูปตัวอย่างการนำไปต่อใช้งาน
คุณสมบัติเด่นของ EdgeOS ( ระบบปฎิบัติการ )
- VLAN interfaces for networksegmentation
- Static routes and support of routingprotocols: OSPF, RIP, and BGP
- Firewall policies and NAT rules
- DHCP services
- Quality of Service (QoS)
- Network administration andmonitoring tools
- Administrator and operatoraccounts
- Comprehensive IPv6 supportConfiguration by CLIFor power users, configuration andmonitoring of all advanced features
- Direct access to standard Linux tools andshell commands
- CLI access through the following:
- Serial console port
- SSH
- Telnet
- Graphical user interface
Centralized Control ควบคุมจัดการง่ายๆ จากจุดศูนย์กลาง
ควบคุมบริหารจัดการอุปกรณ์ต่างๆ ได้ง่ายๆ ด้วย UNMS หรือ Ubiquiti Network Management System
มี Mobile App ให้ใช้งานด้วยนะ
เปรียบเทียบ Edge Router รุ่นต่างๆ
Model: ES-8-150W
- (8) Gigabit RJ45 Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 10 Gbps
- Switching Capacity: 20 Gbps
- Forwarding Rate: 14.88 Mpps
- Maximum Power Consumption: 150W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Wallmountable with Mount Brackets (Included)
- Desktop-Mountable (Do not physically stack the ES-8-150W.)
- DC Input Option (Redundant or Stand-Alone)
Model: ES-16-150W
- (16) Gigabit RJ45 Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 18 Gbps
- Switching Capacity: 36 Gbps
- Forwarding Rate: 26.78 Mpps
- Maximum Power Consumption: 150W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable with Rack-Mount Brackets (Included)
Model: ES-24-250W
- (24) Gigabit RJ45 Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 26 Gbps
- Switching Capacity: 52 Gbps
- Forwarding Rate: 38.69 Mpps
- Maximum Power Consumption: 250W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable
Model: ES-24-500W
- (24) Gigabit RJ45 Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 26 Gbps
- Switching Capacity: 52 Gbps
- Forwarding Rate: 38.69 Mpps
- Maximum Power Consumption: 500W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable
Model: ES-48-500W
- (48) Gigabit RJ45 Ports
- (2) SFP+ Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 70 Gbps
- Switching Capacity: 140 Gbps
- Forwarding Rate: 104.16 Mpps
- Maximum Power Consumption: 500W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable
Model: ES-48-750W
- (48) Gigabit RJ45 Ports
- (2) SFP+ Ports
- (2) SFP Ports
- (1) Serial Console Port
- Non-Blocking Throughput: 70 Gbps
- Switching Capacity: 140 Gbps
- Forwarding Rate: 104.16 Mpps
- Maximum Power Consumption: 750W
- Supports POE+ IEEE 802.3at/af and 24V Passive PoE
- Rackmountable
| ตารางคุณสมบัติย่อ ES-48-500W, ES-48-750W | ||||
| Dimensions | 485 x 43.7 x 374.6 mm (19.09 x 1.72 x 14.75") | |||
| Weight | ES-48-500W | ES-48-750W | ||
| 6.1 kg (13.5 lb) | 6.5 kg (14.3 lb) | |||
| Total Non-Blocking Throughput | 70 Gbps | |||
| Switching Capacity | 140 Gbps | |||
| Forwarding Rate | 104.16 Mpps | |||
| Max. Power Consumption | ES-48-250W | ES-48-750W | ||
Includes PoE Output | Excludes PoE Output | Includes PoE Output | Excludes PoE Output | |
| 500W | 64W | 750W | 64W | |
| Power Method | 100-240VAC/50-60 Hz, Universal Input | |||
| Power Supply | ES-48-500W | ES-48-750W | ||
| AC/DC, Internal, 500W DC | AC/DC, Internal,750W DC | |||
| LEDs Per Port | RJ45 Data Ports | SFP+/SFP Data Ports | ||
| PoE, Speed/Link/Activity | Speed/Link/Activity | |||
| Networking Interfaces | (48) 10/100/1000 Mbps RJ45 Ethernet Ports (2) 1/10 Gbps SFP+ Ethernet Ports (2) 1 Gbps SFP Ethernet Ports | |||
| Management Interface | (1) RJ45 Serial Port, Ethernet In/Out Band | |||
| Certifications | CE, FCC, IC | |||
| Rackmount | Yes, 1U High | |||
| ESD/EMP Protection | Air: ±24 kV, Contact: ±24 kV | |||
| Operating Temperature | -5 to 40° C (23 to 104° F) | |||
| Operating Humidity | 5 to 95% Noncondensing | |||
| Shock and Vibration | ETSI300-019-1.4 Standard | |||
| PoE Per Port | ||||
| PoE Interfaces | POE+ IEEE 802.3af/at (Pins 1, 2+; 3, 6-) 24VDC Passive PoE (Pins 4, 5+; 7, 8-) | |||
| Max. PoE+ Wattage per Port by PSE | 34.2W | |||
| Voltage Range 802.3at Mode | 50–57V | |||
| Max. Passive PoE Wattage per Port | 17W | |||
| 24V Passive PoE Voltage Range | 20-27V | |||
แนะแนวทาง
- Download Quick Start Guide มาศึกษาก่อน วิธีการเริ่มต้น Setup จะอยู่ในตอนท้ายๆ
- เข้าไปดูตัวอย่างคำสั่งและวิธีการตั้งค่าได้จากที่นี่
Compare Model
| Edge OS Feature | |
| Interface/Encapsulation | Ethernet 802.1q VLAN PPPoE GRE IP in IP Bridging Bonding (802.3ad) |
| Addressing | Static IPv4/IPv6 Addressing DHCP/DHCPv6 |
| Routing | Static Routes OSPF/OSPFv3 RIP/RIPng BGP (with IPv6 Support) IGMP Proxy |
| Security | ACL-Based Firewall Zone-Based Firewall NAT |
| VPN | IPSec Site-to-Site and Remote Access OpenVPN Site-to-Site and Remote Access PPTP Remote Access L2TP Remote Access PPTP Client |
| Services | DHCP/DHCPv6 Server DHCP/DHCPv6 Relay Dynamic DNS DNS Forwarding VRRP RADIUS Client Web Caching PPPoE Server |
| QoS | FIFO Stochastic Fairness Queueing Random Early Detection Token Bucket Filter Deficit Round Robin Hierarchical Token Bucket Ingress Policing |
| Management | Web UI CLI (SSH, Telnet) SNMP NetFlow LLDP NTP UBNT Discovery Protocol Logging |
