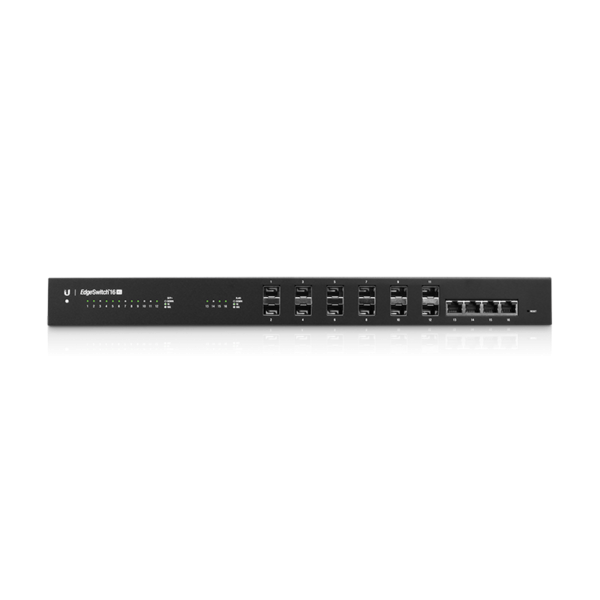

ES‑16‑XG 10G ( 16 ) 12-Port SFP +,4 Gigabit Ethernet Managed Aggregation Switch

คุณสมบัติสินค้า:

[ ES‑16‑XG ] รีวิว จำหน่าย ราคา Ubiquiti Edge Switch SFP มี Port ทั้งสิ้น 16 Port แบ่งออกเป็น 12 SFP+ และ 4 Gigabit เป็น Manage Switch ที่รองรับ 10G

Share

หมวดหมู่ : EdgeMax Switching

Share

Ubiquiti Edge Switch ES‑16‑XG เป็น Layer 2/3 Manage Switch ที่รองรับความความเร็วในการเชื่อมต่อที่ 10Gbps

ขอต้อนรับทุกท่านเข้าสู่โลกแห่ง Ubiquiti Network และ EdgeMax สำหรับรีวิวนี้ จะพาท่านไปรู้จักกับ Edge Switch ที่เปี่ยมไปด้วยประสิทธิภาพ นั่นก็คือรุ่น ES‑16‑XG สำหรับ Switch กลุ่มนี้ ทาง Ubiquiti Network จะเรียกรวมๆ กันว่ากลุ่ม EdgeMax นั่นเอง



EdgeSwitch 16 XG กับคุณสมบัติย่อ

Model: ES-16-XG

  • (12) SFP+ Ports
  • (4) 10G RJ45 Ports
  • (1) RJ45 Serial Console Port
  • Non-Blocking Throughput: 160 Gbps
  • Switching Capacity: 320 Gbps
  • Forwarding Rate: 238.10 Mpps
  • Rack Mountable with Rack-Mount Brackets (Included)
  • DC Input Option (Redundant or Stand-Alone)


Enterprise-Class Features

Edge Switch มาพร้อมกับ Function Switch ใน Layer 2 และ Layer 3

10G High-Capacity Links

EdgeSwitch มีพอร์ต SFP + จำนวน 12 พอร์ตและพอร์ต RJ45 10GBASE-T อีกจำนวน 4 พอร์ต และสามารถส่งข้อมูลได้อย่างมีประสิทธิภาพด้วยความเร็ว 10G



Powerful Switching Performance

EdgeSwitch มีความสามารถในการส่งต่อเพื่อประมวลผลทราฟฟิกบนพอร์ตทั้งหมดพร้อมกัน Line Rate โดยไม่สูญเสียแพ็กเก็ต  โดยให้ Throughput รวม ถ้าไม่มีการ Block ใดๆนะ   EdgeSwitch รุ่นนี้จะรองรับ Throughput  ได้สูงสุดถึง 160 Gbps



แล้ว EdgeMax มันต่างกับ UniFi  ยังไงละ ??  หลายคนอาจจะมีคำถาม ( หรือเปล่า )

1. อุปกรณ์ Unifi ทุกรุ่นจะต้องควบคุมด้วย UniFi SDN Controller  ( สามารถกดเข้าไปดู Demo Unifi SDN Controller ได้ที่ Link  นี้กันได้เลย เลือกรุ่นที่ต้องการแล้วเข้าไปดูหน้าตา  Gui กันเอานะ )

  User = ubnt    Password = ubnt

2. EdgeMax Switch  โดยภาพรวมแล้ว เราจะควบคุมมันด้วย UNMS  แต่เราก็สามารถตั้งค่าการใช้งานแบบ Stand Alone ได้ด้วยเช่นเดียวกัน

( สามารถกดเข้าไปดู Demo  UNMS ได้ที่ Link  นี้กันได้เลย เลือกรุ่นที่ต้องการ แล้วเข้าไปดูหน้าตา  Gui กันเอานะ )

ซึ่งการเข้าไปตั้งค่าแบบ Stand Alone เนี๊ยะ พวก Unifi จะไม่สามารถทำได้นะ เพราะจะต้องตั้งค่าผ่าน Unifi SDN Controller ได้เพียงอย่างเดียวเท่านั้น

3. EdgeMax  Switch จะมีความยืดหยุ่นในการตั้งค่าในโหมด Advance  ได้ไม่แพ้หรือเหนือกว่า Unifi  ( แต่ต้องทำงานผ่าน Command Line )

>>> รวมวิธี Setup Edge Switch ทั้งหมด <<<

(  สำหรับ Policy และ Function ที่ Advance ขึ้น จะต้องอาศัยใช้เป็น Command Line เข้าช่วยกันนะเจ้าคะ )

4. สิ่งที่เหมือนกันของทั้งสองตระกูลคือ ถ้าจะเล่นฟังชั่น Advance  บน Command Line  ขอแค่เพียงมีพื้นฐานหรือพอเข้าใจใน Linux  ก็จะไปต่อได้อีกไกลเลย

แต่ทั้งสองตระกูลนี้ ก็มีข้อจำกัดที่เหมือนกันนั่นก็คือ ไม่สามารถข้ามสายพันฺธ์เข้าไปใช้งานระบบ Centralized Management ของกันและกันได้นะ .....แต่ทังนี้ทั้งนั้นมันก็สามารถทำงานเชื่อมต่อกันได้โดยไม่มีปัญหาอะไร

รูปตัวอย่างการนำไปต่อใช้งาน



 คุณสมบัติเด่นของ EdgeOS ( ระบบปฎิบัติการ )

  • VLAN interfaces for networksegmentation
  • Static routes and support of routingprotocols: OSPF, RIP, and BGP
  • Firewall policies and NAT rules
  • DHCP services
  • Quality of Service (QoS)
  • Network administration andmonitoring tools
  • Administrator and operatoraccounts
  • Comprehensive IPv6 supportConfiguration by CLIFor power users, configuration andmonitoring of all advanced features
  • Direct access to standard Linux tools andshell commands
  • CLI access through the following:
  • Serial console port
  • SSH
  • Telnet
  • Graphical user interface



Powerful Functionality

  • MSTP/RSTP/STP
  • VLAN, Private VLAN, Voice VLAN
  • Link Aggregation
  • DHCP Snooping, IGMP Snooping
  • TACACS+, RADIUS, 802.1X, MAC
    Filtering, ACL
  • DiffServ, CoS
  • Static Routing
  • DHCP Server Functionality



Centralized Control ควบคุมจัดการง่ายๆ จากจุดศูนย์กลาง

ควบคุมบริหารจัดการอุปกรณ์ต่างๆ ได้ง่ายๆ ด้วย  UNMS  หรือ Ubiquiti Network Management System

 มี Mobile App ให้ใช้งานด้วยนะ


เปรียบเทียบ Edge Router รุ่นต่างๆ

Model: ES-8-150W

  • (8) Gigabit RJ45 Ports
  • (2) SFP Ports
  • (1) Serial Console Port
  • Non-Blocking Throughput: 10 Gbps
  • Switching Capacity: 20 Gbps
  • Forwarding Rate: 14.88 Mpps
  • Maximum Power Consumption: 150W
  • Supports POE+ IEEE 802.3at/af and 24V Passive PoE
  • Wallmountable with Mount Brackets (Included)
  • Desktop-Mountable (Do not physically stack the ES-8-150W.)
  • DC Input Option (Redundant or Stand-Alone)



 Model: ES-16-150W

  • (16) Gigabit RJ45 Ports
  • (2) SFP Ports
  • (1) Serial Console Port
  • Non-Blocking Throughput: 18 Gbps
  • Switching Capacity: 36 Gbps
  • Forwarding Rate: 26.78 Mpps
  • Maximum Power Consumption: 150W
  • Supports POE+ IEEE 802.3at/af and 24V Passive PoE
  • Rackmountable with Rack-Mount Brackets (Included)

Model: ES-24-250W

  • (24) Gigabit RJ45 Ports
  • (2) SFP Ports
  • (1) Serial Console Port
  • Non-Blocking Throughput: 26 Gbps
  • Switching Capacity: 52 Gbps
  • Forwarding Rate: 38.69 Mpps
  • Maximum Power Consumption: 250W
  • Supports POE+ IEEE 802.3at/af and 24V Passive PoE
  • Rackmountable


Model: ES-24-500W

  • (24) Gigabit RJ45 Ports
  • (2) SFP Ports
  • (1) Serial Console Port
  • Non-Blocking Throughput: 26 Gbps
  • Switching Capacity: 52 Gbps
  • Forwarding Rate: 38.69 Mpps
  • Maximum Power Consumption: 500W
  • Supports POE+ IEEE 802.3at/af and 24V Passive PoE
  • Rackmountable

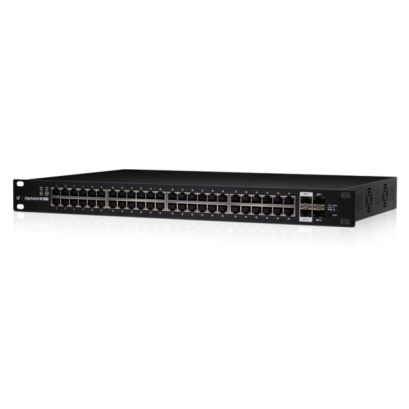

Model: ES-48-500W

  • (48) Gigabit RJ45 Ports
  • (2) SFP+ Ports
  • (2) SFP Ports
  • (1) Serial Console Port
  • Non-Blocking Throughput: 70 Gbps
  • Switching Capacity: 140 Gbps
  • Forwarding Rate: 104.16 Mpps
  • Maximum Power Consumption: 500W
  • Supports POE+ IEEE 802.3at/af and 24V Passive PoE
  • Rackmountable

Model: ES-48-750W

  • (48) Gigabit RJ45 Ports
  • (2) SFP+ Ports
  • (2) SFP Ports
  • (1) Serial Console Port
  • Non-Blocking Throughput: 70 Gbps
  • Switching Capacity: 140 Gbps
  • Forwarding Rate: 104.16 Mpps
  • Maximum Power Consumption: 750W
  • Supports POE+ IEEE 802.3at/af and 24V Passive PoE
  • Rackmountable



ตารางคุณสมบัติย่อ ES-16-XG
Dimensions443 x 221 x 43 mm (17.44 x 8.70 x 1.69")
WeightRack-Mount Brackets IncludedRack-Mount Brackets Excluded
2.71 kg (5.97 lb)2.62 kg (5.78 lb)
Enclosure Characteristics
SGCC Steel
Total Non-Blocking Throughput160 Gbps
Switching Capacity320 Gbps
Forwarding Rate238.10 Mpps
Max. DC Power Consumption36W (Excludes SFP/SFP+ Modules)
Power MethodACDC
100-240VAC/50-60 Hz, Universal InputDC 56W, 25 to 16V, with 2.5 mm
DC Power Inline Connector
Supported Voltage Range100 to 240VAC25 to 16VDC
Power SupplyAC/DC, Internal, 56W DC
LEDs Per Data PortSpeed/Link/Activity
Networking Interfaces(12) 1/10 Gbps SFP+ Ethernet Ports
(4) 1/10 Gbps RJ45 Ethernet Ports
Management Interface(1) RJ45 Serial Port, Ethernet In/Out Band
CertificationsCE, FCC, IC
RackmountYes, 1U High
ESD/EMP ProtectionAir: ±24 kV, Contact: ±24 kV
Operating Temperature-5 to 40° C (23 to 104° F)
Operating Humidity5 to 95% Noncondensing
Shock and VibrationETSI300-019-1.4 Standard



 แนะแนวทาง

  1. Download Quick Start Guide มาศึกษาก่อน วิธีการเริ่มต้น Setup จะอยู่ในตอนท้ายๆ
  2. เข้าไปดูตัวอย่างคำสั่งและวิธีการตั้งค่าได้จากที่นี่
