POE Switch อุปกรณ์ที่จะช่วยให้การติดตั้งและเดินระบบเป็นไปอย่างสะดวกและสวยงามมากยิ่งขึ้น
ขอต้อนรับทุกท่านเข้าสู่โลกแห่ง Ubiquiti Network และ UniFi
สำหรับรีวิวนี้ จะพาทุกท่านไปรู้จักกับ UniFi POE Switch Model. USW-24-POE อุปกรณ์ที่สามารถจ่าย Data และไฟเลี้ยงไปสู่อุปกรณ์ บนสายแลนเพียงเส้นเดียว
พอเห็นขึ้นต้นมาหลายๆคน อาจจะสงสัยกันแล้วว่า มันจะทำให้การทำงานสะดวกขึ้นและสวยงามขึ้นได้ยังไง
เอาเป็นว่าคำตอบก็มีอยู่ในวรรคสุดท้ายข้างต้นแล้วนะจ๊ะ
ตารางเปรียบเทียบประสิทธิภาพ
| USW-16-PoE | USW-24-PoE | USW-48-PoE | |
| Number of PoE Ports | 8 | 16 | 32 |
| Total Available PoE | 42W | 95W | 195W |
| Max. PoE Wattage per Port | 32W | 32W | 32W |
โดยหลักการทำงานของ POE Switch ถ้าจะอธิบายให้เข้าใจกันง่ายๆนั่นก็คือ บนสายแลน 1 เส้นเนี๊ยะ มันสามารถนำจ่ายได้ทั้ง Data ( Lan ) รวมถึงไฟฟ้า เพื่อส่งไฟไปเลี้ยงอุปกรณ์ที่อยู่ปลายทางได้นั่นเอง
แต่ทั้งนี้ทั้งนั้น อุปกรณ์ปลายทางก็จะต้องรองรับการจ่ายไฟเลี้ยง มาตรฐาน POE กันด้วยนะ
สำหรับ UniFi Switch Model USW-24-POE นี้มันเป็นแบบไหน เราไปดูต่อกันจ๊ะ
Unifi Switch รุ่น USW-24-PoE เป็น Layer 2 Switch ที่มาพร้อมกับ Port RJ45 Gigabit Ethernet จำนวน 24 Port
พร้อมกับ 2 SFP Slot สำหรับเชื่อมต่อกับ Fiber Optic ผ่าน SFP Module
รวมทั้งมีหน้าจอแบบสัมผัสขนาด 1.3” สำหรับใช้สำหรับตรวจสอบสถานะแบบง่ายๆได้อีกด้วย
เรามาดูเปรียบเทียบรุ่นกัน

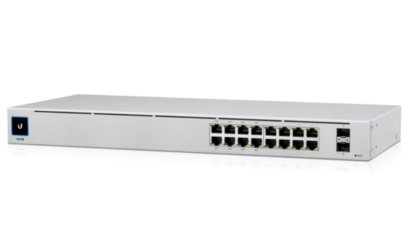

UniFi 16-Port PoE Switch
• (8) Gigabit RJ45 ports with 802.3af/at
• (8) Gigabit RJ45 ports
• (2) 1G SFP ports
• 1U Rackmountable (hardware included)
UniFi 24-Port PoE Switch
• (16) Gigabit RJ45 ports with 802.3af/at
• (8) Gigabit RJ45 ports
• (2) 1G SFP ports
• 1U Rackmountable (hardware included)
UniFi 48-Port PoE Switch
• (32) Gigabit RJ45 ports with 802.3af/at
• (16) Gigabit RJ45 ports
• (4) 1G SFP ports
• 1U Rackmountable (hardware included)
ทั้งนี้โดยมาตรฐานการเชื่อมต่อ POE Switch ของ Unifi Switch รุ่น USW-24-POE มันจะเป็นมาตรฐาน 802.3af / 802.3at
แต่รุ่นนี้มันจะจ่ายไฟ POE ออกได้แค่เพียง 16 Port เท่านั้นนะ ส่วนอีก 8 Port ที่เหลือก็จะเป็น Gigabit Ethernet ธรรมดาๆ
ในส่วนของ SFP Slot ที่มีมาให้จำนวน 2 Port นั้น สามารถรองรับความเร็วได้สูงสุดคือ 1Gbps เวลาเลือก SFP Module เลือกให้ถูกรุ่นกันด้วยนะจ๊ะ ( มี 1G กับ 10 G )
หมายเหตุ
( SFP Module ในบางความเร็ว มันจะมีความถี่กำกับอยู่บนตัวของมัน ซึ่งต้นทางกับปลายทาง มันจะใช้คนละความถี่สลับด้านกัน สงสัยตรงไหนสอบถามได้ที่ฝ่ายขายของเรา รู้เรื่องหมดทุกอย่าง )
Unifi Switch รุ่น USW-24-POE มันถูกออกแบบพอดีสำหรับใส่กับตู้ Rack
และนี่คือ Mode การทำงานที่ Unif USW-24-PoE สามารถทำงานได้ (switching, mirroring, or aggregate) per port
• Network/VLAN configuration
• Jumbo frame and flow control services
• Network settings
• Storm control setting per port• Spanning tree configuration
• 802.1X control and RADIUS VLAN
• Debug terminal option for command-line interface
ไปดูรูปตัวอย่างการต่อใช้งาน
เราจะเอา Unif USW-24-PoE ไปใช้ทำอะไรได้บ้าง
- แน่ละ อย่างแรกเลย ก็เอาไปเชื่อมต่อเพื่อสร้างระบบเครือข่าย LAN ภายในสำนักงาน
- สอง..เอาไปใช้งานเป็นแหล่งจ่ายไฟ เพื่อจ่ายไฟออกไปเลี้ยงอุปกรณ์อื่นๆ อาทิ เช่น Access Point ,IP Camera , IP Phone เป็นต้น
Unifi USW-24-PoE เหมาะกับใคร
- Unif USW-24-PoE จะเหมาะกับหน่วยงานขนาดกลาง ถึงขนาดใหญ่ แต่ทั้งนี้ ทั้งนั้น ก็ขึ้นอยู่กับการออกแบบ
การควบคุมและการทำงาน
Unifi USW-24-PoE จะทำงานร่วมกับ Unifi SDN Controller ซึ่งจะมีทั้ง Version Software ที่เปิดให้ Download กันฟรีๆ และแบบ Hardware นั่นก็คือ Unifi Cloud Key
แถมมี Unifi Mobile App ให้ได้ใช้งานกันฟรีๆ อีกด้วยนะ
ตารางคุณสมบัติจำเพาะ
| USW-24-POE GEN2 | |
| Dimensions | 442.4 x 200 x 43.7 mm (17.42 x 7.87 x 1.72") |
| Weight | 3.00 kg (6.61 lb) 3.09 kg (6.81 lb) |
| Interfaces Networking | (24) 10/100/1000 RJ45 Ports (2) 1G SFP Ethernet Ports |
| Management | Ethernet In-Band |
| Power Method | 100-240VAC/50-60 Hz, Universal Input |
| Power Supply | AC/DC, Internal, 60W |
| Supported Voltage Range | 100 to 240VAC |
| Max. Power Consumption (Excluding PoE Output) | 25W |
| LEDs System RJ45 Data Ports SFP Data Ports | Status PoE; Speed/Link/Activity Link/Activity |
| ESD/EMP Protection | Air: ± 16 kV, Contact: ± 12 kV |
| Shock and Vibration | ETSI300-019-1.4 Standard |
| Operating Temperature | -5 to 40° C (23 to 104° F) |
| Operating Humidity | 10 to 90% Noncondensing |
| Certifications | CE, FCC, IC |
| POE | |
| PoE Interfaces Ports 1-16 | POE+ IEEE 802.3af/at (pins 1, 2+; 3, 6-) |
| Max. PoE Wattage per Port by PSE 802.3at | 32W |
| Voltage Range 802.3af Mode | 44-57V |
| Voltage Range 802.3at Mode | 50-57V |
มีอะไรมาให้ในกล่องบ้าง
System Requirements
- Linux, Mac OS X, หรือ Microsoft Windows 7/8/10 ถ้าเป็น OS ที่นอกเหนือจากนี้ จะมีปัญหาในการใช้งานตั้งแต่เริ่มเปิด Controller เลยนะ
- Java Runtime Environment 1.8 หรือ Version ที่สูงกว่า ทางที่ดีเล่น Version ใหม่สุดๆไปเลย
- Web Browser แนะนำเป็น Google Chrome จะดีที่สุด และถ้าเปิดขึ้นมาแล้วมีปัญหาตั้งแต่แรก นั่นก็อาจจะเป็นเพราะว่าไม่ได้ใช้ Chrome ( ตรวยจสอบค่าเริ่มต้น Browser กันให้ดี )
- UniFi Controller software v5.8.x ขึ้นไป หรือ Version ใหม่ล่าสุดไปเลย สามารถ Download กันได้ที่นี่
ตำแหน่งต่างๆ บนตัวอุปกรณ์
| 1.Touchscreen Display | |
| Bootup Animation | Initializing |
| สีขาวติดค้าง | Factory defaults, และกำลังรอการ Adoption |
| สีนำ้เงินติดค้าง | Adopt สำเร็จ และพร้อจะทำงาน |
| Location Animation ( ภาพเคลื่อนไหว ) | แสดงว่าคุณคลิก Locate ในซอฟต์แวร์ UniFi Controller ซอฟต์แวร์จะแสดงตำแหน่งของอุปกรณ์บนแผนที่ด้วย |
| 2.RJ45 PoE LED (Ports 1 - 16) | |
| Off | No PoE |
| Amber | 802.3af/at PoE |
| 3.RJ45 Speed/Link/Activity LED (Ports 1 - 24) | |
| Off | No Link |
| Amber | Link Established at 10/100 Mbps Flashing Indicates Activity |
| Green | Link Established at 1000 Mbps Flashing Indicates Activity |
| 4.SFP Speed/Link/Activity LED (Ports 25 - 26) | |
| Off | No Link |
| Green | Link Established at 1 Gbps Flashing Indicates Activity |
| 5. RJ45 (Ports 1 - 16) |
| RJ45 ports support 10/100/1000 Ethernet connections and 802.3af/at PoE output |
| 6. RJ45 (Ports 17 - 24) |
| RJ45 ports support 10/100/1000 Ethernet connections |
| 7.SFP (Ports 25 - 26) |
| Hot-swappable SFP ports support 1 Gbps connections |
| 8.Reset Button |
ปุ่มนี้จะทำงานอยู่ 2 ฟังชั่นด้วยกัน - Restart ให้กดแล้วก็รีบปล่อย - Restore to Factory Default Settings ให้กดค้างมากกว่า 5 วินาที แล้วก็ปล่อย |
| 9.Power Port |
| สำหรับเชื่อมต่อกับสายไฟ เพื่อจ่ายไฟเลี้ยง |
ตัวอย่างการติดตั้งอุปกรณ์
เชือมต่อกับระบบไฟ
แนะแนวการเริ่มต้นใช้งาน
1. Download Quick Start Guide มาศึกษาก่อน ส่วนวิธีเริ่มต้นตั้งค่าจะอยู่ในช่วงท้ายๆ ของคู่มือ
2. Download Unifi Network Controller มาศึกษาฟังชั่น การใช้งานให้เข้าใจเสียก่อน
3. วิธีการตั้งค่าและ Setup แบบล้ำ เข้าไปศึกษาต่อได้จากที่นี่
